Cisco Cihazlarda EtherChannel (Link Aggregation) Nedir ve Nasıl Yapılır?

Eğer birden fazla network kablosunu tek bir bağlantı gibi kullanmak istiyorsanız, Cisco cihazlarda EtherChannel (Link Aggregation) tam size göre bir özellik.
Özellikle büyük ağ yapılarında, hem bant genişliğini artırmak hem de yedeklilik sağlamak için EtherChannel kullanımı artık neredeyse bir standart haline geldi.

Bu yazımda, Cisco cihazlarda EtherChannel (Link Aggregation) konusunu hem basit hem de anlaşılır bir şekilde anlatmaya çalışacağım.
Hazırsanız başlayalım!

EtherChannel (Link Aggregation) Nedir?

Öncelikle temel bir tanım yapalım.

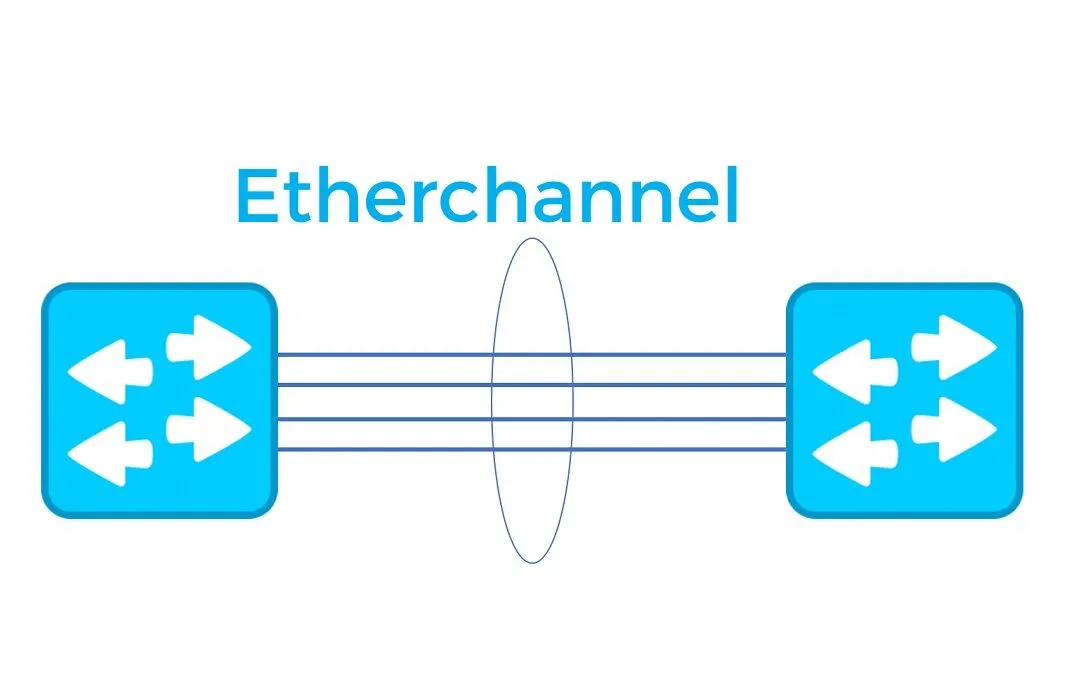

EtherChannel (Link Aggregation), birden fazla fiziksel Ethernet portunu birleştirerek tek bir mantıksal bağlantı gibi çalışmasını sağlayan bir teknolojidir.

Bu sayede:

• Toplam bant genişliği artar.
• Yedeklilik sağlanır, yani bir bağlantı kopsa bile trafik diğer hatlardan devam eder.
• Yük dengelemesi yapılır, yani trafik portlar arasında dağıtılır.

Cisco cihazlarda bu özellik, veri merkezleri, kampüs ağları ve büyük işletme ağlarında yaygın şekilde kullanılıyor.
Aslında çoğu zaman farkında olmadan kullandığımız bir teknoloji diyebilirim.

Cisco Cihazlarda EtherChannel (Link Aggregation) Türleri

Cisco cihazlarda EtherChannel (Link Aggregation) kurulurken birkaç farklı yöntem kullanabiliyoruz.

Hemen hızlıca göz atalım:

1. Static (Manuel) EtherChannel

Hiçbir protokol kullanılmaz.
Sadece portlar manuel olarak grup haline getirilir.
Basit ama dikkatli yapılandırmak lazım çünkü yanlış konfigürasyonlarda portlar hata verebilir.

2. PAgP (Port Aggregation Protocol)

Cisco tarafından geliştirilmiş bir protokoldür.
Her iki uçta da Cisco cihazı olması gerekir.

Özellikleri:

• Dinamik olarak EtherChannel oluşturur.
• Uyumlu portları otomatik algılar.
• Sadece Cisco cihazlar arasında çalışır.

3. LACP (Link Aggregation Control Protocol)

Endüstri standardıdır (IEEE 802.3ad).
Yani Cisco dışında başka marka cihazlarla da uyumludur.

Özellikleri:

• Çok daha esnek.
• Uyumlu portları algılar.
• 16 porta kadar grup oluşturabilir (8 aktif, 8 yedek).

Genellikle günümüzde Cisco cihazlarda LACP kullanmak en sağlıklısıdır.
Ben şahsen mümkünse LACP tercih ediyorum.

Cisco Cihazlarda EtherChannel (Link Aggregation) Nasıl Yapılır?

Şimdi gelelim işin mutfağına.
Cisco cihazlarda EtherChannel kurmak aslında çok da karmaşık bir şey değil.

Örnek bir yapılandırma üzerinden gidelim.

1. Ön Hazırlık

Öncelikle hangi portları birleştireceğinize karar verin.
Örneğin, GigabitEthernet1/0/1 ve GigabitEthernet1/0/2 portlarını EtherChannel yapmak istiyoruz.

Portların:

• Hız ve duplex ayarlarının aynı olması gerekiyor.
• VLAN yapılandırmalarının uyumlu olması şart.

Yani biri 1000 Mbps, diğeri 100 Mbps olursa olmaz.
İkisi de access portsa veya ikisi de trunk portsa sorun olmaz.

2. Config Moduna Geçin

enable
configure terminal

3. Portları Seçin ve Channel Group’a Dahil Edin

Önce portları seçiyoruz:

interface range GigabitEthernet1/0/1 - 2

Sonra EtherChannel grubuna ekliyoruz:

channel-group 1 mode active

Burada “active” yazdık çünkü LACP kullanacağız.
Eğer “on” yazarsanız static EtherChannel olur.

4. Port-Channel Arayüzünü Konfigüre Edin

Şimdi “interface Port-channel1” adında sanal bir arayüz oluştu.
Bu arayüzü da ayrıca yapılandırmalısınız.

Örneğin:

interface Port-channel1
switchport mode trunk

Bu örnekte trunk olarak yapılandırdık.
İsterseniz access port da yapabilirsiniz.

Cisco Cihazlarda EtherChannel (Link Aggregation) Yapılandırırken Dikkat Edilmesi Gerekenler

Her güzel şeyde olduğu gibi burada da birkaç ince detay var:

• Tüm portların hız ve duplex değerleri aynı olmalı.
• VLAN ayarları uyumlu olmalı.
• Access-port ve trunk-port karışıklığı yapılmamalı.
• Aynı EtherChannel grubuna yanlış portlar eklenmemeli.

Yoksa bağlantı kurulur kurulmaz “err-disabled” hatası alırsınız ve cihazın portları kapanır.

Ayrıca, mümkünse farklı modlar kullanmayın.
Örneğin bir uçta LACP (active), diğer uçta static (on) olursa bağlantı sorunları çıkar.

EtherChannel Durumu Nasıl Kontrol Edilir?

Kurulumu yaptınız, her şey tamam.
Peki doğru çalışıyor mu?

Şu komutları kullanabilirsiniz:

show etherchannel summary

Bu komut, EtherChannel durumunu hızlıca gösterir.
“SU” gibi ifadeler görüyorsanız her şey yolunda demektir.

Ayrıca:

show interfaces port-channel 1

komutuyla Port-Channel arayüzünün detaylarını görebilirsiniz.

Cisco Cihazlarda EtherChannel (Link Aggregation) Avantajları

Kısaca toparlamak gerekirse, Cisco cihazlarda EtherChannel (Link Aggregation) kullanmanın birçok avantajı var:

• Trafik kapasitesi artar.
• Bağlantı yedekliliği sağlar.
• Yüksek erişilebilirlik oluşturur.
• Failover (otomatik geçiş) süreci çok hızlıdır.
• Karmaşık routing protokollerine gerek kalmaz.

Özellikle büyük veri merkezlerinde, kampüs ağlarında ve kritik servis sunan altyapılarda vazgeçilmez bir çözümdür.

Sonuç: Cisco Cihazlarda EtherChannel (Link Aggregation) Kullanmalı mısınız?

Kesinlikle evet.
Eğer birden fazla bağlantı hattınız varsa ve ağınızın hem daha hızlı hem de daha güvenli olmasını istiyorsanız, Cisco cihazlarda EtherChannel (Link Aggregation) kullanmak mantıklı bir seçimdir.

Tabii, doğru yapılandırmak ve tüm uyumlulukları göz önünde bulundurmak şart.
Ufak bir hata, EtherChannel’ın çalışmamasına veya hatta ağınızda ciddi kesintilere yol açabilir.

Doğru ayarlarla ise sisteminiz çok daha dayanıklı, hızlı ve sorunsuz hale gelir.
Özellikle ağ altyapısına yatırım yapan kurumlar için, EtherChannel artık bir “opsiyon” değil, adeta bir “zorunluluk” haline gelmiştir.
